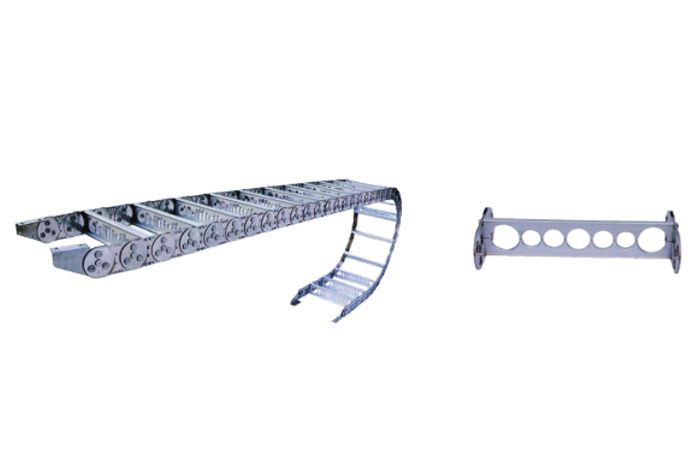

TL II型鋼制拖鏈：

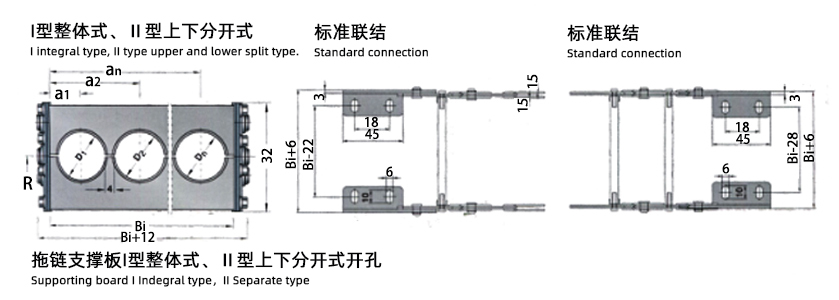

▲支撐板I型整體式、II型上下分開式

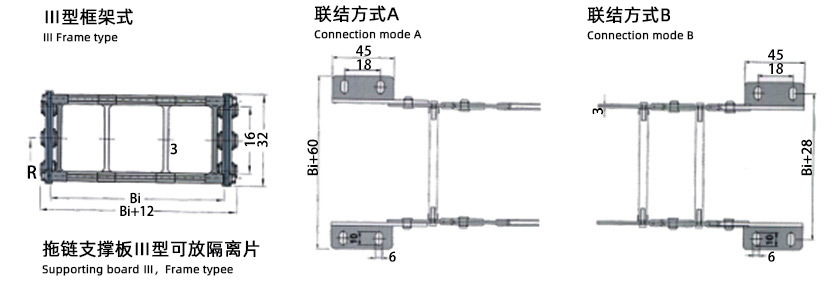

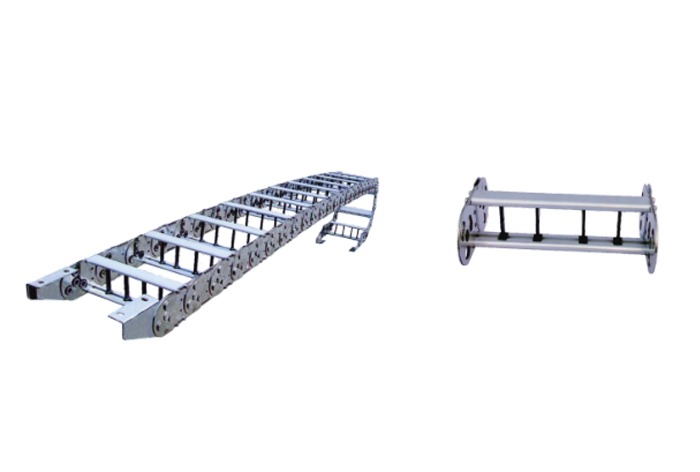

TL III型鋼制拖鏈：
▲支撐板I型整體式、II型上下分開式

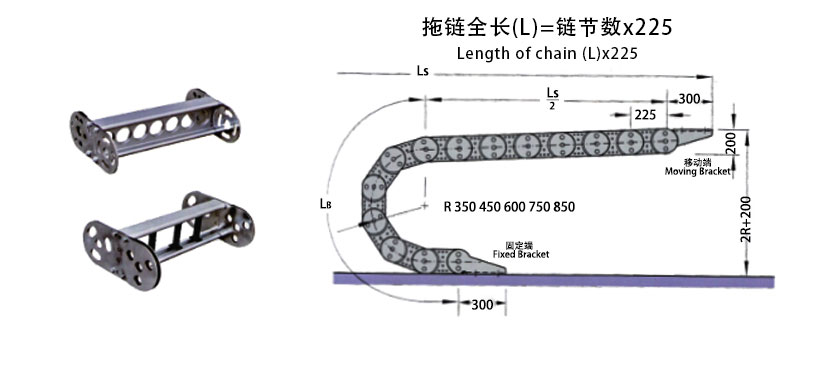

TL225型鋼鋁拖鏈安裝尺寸圖：
|
|
TL型鋼鋁拖鏈參數：
| 參項Reference/型號Type | TL45 | TL65 | TL80 | TL95 | TL115 | TL125 | TL155 | TL180 | TL225 | TL250 |
| 節距Pitch t | 45 | 65 | 80 | 95 | 115 | 125 | 155 | 180 | 225 | 250 |
彎曲半徑 R Bending radius 可根據用戶要求定制 | 50/75/90/114/145 | 75/90/114/125/145/185 | 100/115/125/145/185/200/250/300 | 114/145/200/250/300 | 145/200/225/250/300/350 | 200/250/300/340/350/450/500/575/700/750 | 200/250/300/340/350/450/500/600 | 250/300/350/450/460/600/600 | 400/500/600/750/800/850/1000 | 400/500/600/750/800/850/1000 |
拖鏈zui小寬度 Bmin Minmum width of drag chain | 35 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 160 | 190 |
拖鏈高度 Height of drag chain | 32 | 49 | 56 | 75 | 86 | 96 | 120 | 144 | 200 | 220 |
拖鏈長度 Drag chain length | 由用戶按需要自定 Customized by the user as needed | |||||||||
支撐板zui大孔徑 D1 Max hole diameter of support plate | - | 32 | 35 | 50 | 63 | 75 | 97 | 110 | 146 | 166 |
允許不用支撐輪長度 Non support range | 4 | 5 | 8 | 9 | 10 | 10 | 10 | 10 | 12 | 14 |
形式 Type | III | I.II.III | II.III | I.II.III | II.III | II.III | II.III | II.III | II.III | II.III |

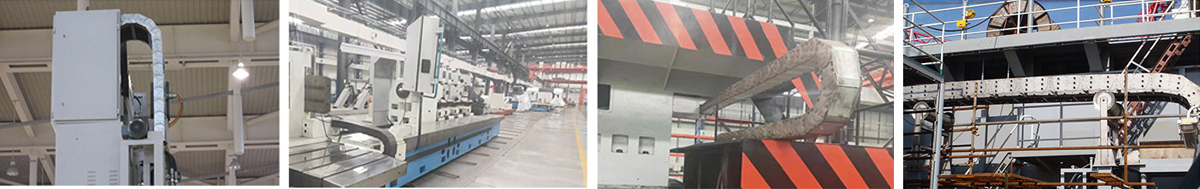

TL型鋼鋁拖鏈應用案例：
| ▲ 機床 | ▲ 加工中心 | ▲ 鑄造廠 | ▲ 鉆井平臺 |
 | 01.雄厚實力擁有19年拖鏈研發生產經驗
● 圣達擁有35年的行業經驗，專為用戶提供拖鏈和配線器材； ● 擁有10000㎡廠房面積，20臺注塑機、折彎機 、激光切割、數控切割、數十幾臺先進設備。 02.強大的團隊實力滿足各種拖鏈配套需求
● 圣達擁有成熟的研發技術，數十人設計團隊，5年豐富的生產及銷售經驗 ● 研發團隊有設計和高品質產品制造能力，能滿足拖鏈配套產品的各種需求。 |
03.大庫存·出貨快滿足高產量需求
● 圣達具備大量的穩定庫存，能滿足用戶大批量批發需求； ● 與各大知名物流企業保持長期合作關系，正常規格可在24小時內發貨。 04.打造品牌服務構建專業體系
● 圣達擁有專業強大的技術服務團隊，隨時為用戶提供各種拖鏈解決方案和服務支持； ● 24小時貼心服務，快速響應客戶售后問題，全程為您提供舒心服務。 |  |
|
東莞市圣達機械科技有限公司是一家專業從事生產線纜拖鏈系統，電纜保護軟管及接頭連接器的工業自動化公司，公司致力與線纜拖鏈系統領域的發展，憑借產品的高品質，高技術，優美外觀，貼心服務，廣泛應用于工業自動化，數控機床，塑料機械，化工機械，工程機械，煙草設備，醫藥設備，港口設備，制造設備等領域。 隨著公司的不斷發展，堅持能夠提供“完整的拖鏈系統”，這是一個集合了電纜拖鏈，電纜保護軟管以及接頭連接器于一體的全新概念，為客戶帶來更好的解決方案。因此，讓我們一起不斷成長，一往無前！ |
