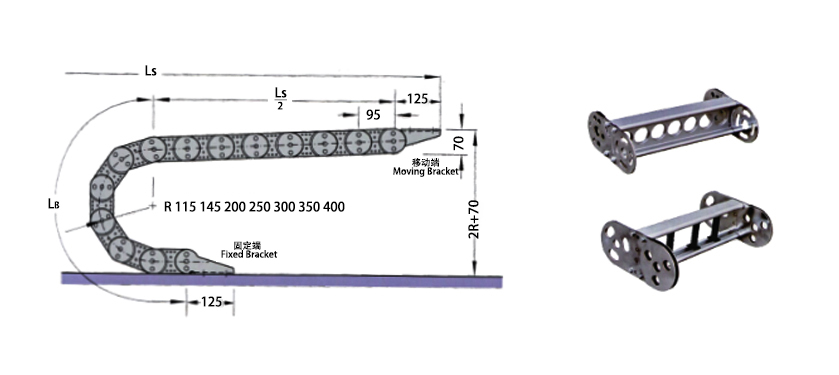

TL95型鋼鋁拖鏈安裝尺寸圖：
|
|

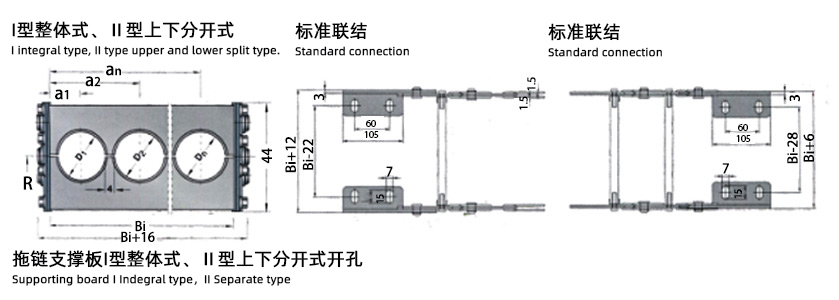

TL II型鋼制拖鏈：
▲支撐板I型整體式、II型上下分開式

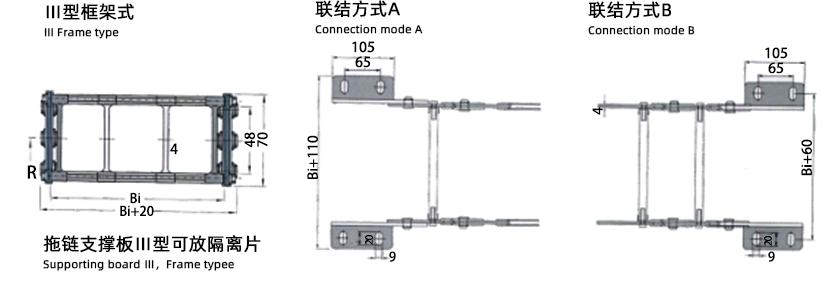

TL III型鋼制拖鏈：
▲支撐板I型整體式、II型上下分開式
TL型鋼鋁拖鏈參數：
| 參項Reference/型號Type | TL45 | TL65 | TL80 | TL95 | TL115 | TL125 | TL155 | TL180 | TL225 | TL250 |
| 節距Pitch t | 45 | 65 | 80 | 95 | 115 | 125 | 155 | 180 | 225 | 250 |
彎曲半徑 R Bending radius 可根據用戶要求定制 | 50/75/90/114/145 | 75/90/114/125/145/185 | 100/115/125/145/185/200/250/300 | 114/145/200/250/300 | 145/200/225/250/300/350 | 200/250/300/340/350/450/500/575/700/750 | 200/250/300/340/350/450/500/600 | 250/300/350/450/460/600/600 | 400/500/600/750/800/850/1000 | 400/500/600/750/800/850/1000 |
拖鏈zui小寬度 Bmin Minmum width of drag chain | 35 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 160 | 190 |
拖鏈高度 Height of drag chain | 32 | 49 | 56 | 75 | 86 | 96 | 120 | 144 | 200 | 220 |
拖鏈長度 Drag chain length | 由用戶按需要自定 Customized by the user as needed | |||||||||
支撐板zui大孔徑 D1 Max hole diameter of support plate | - | 32 | 35 | 50 | 63 | 75 | 97 | 110 | 146 | 166 |
允許不用支撐輪長度 Non support range | 4 | 5 | 8 | 9 | 10 | 10 | 10 | 10 | 12 | 14 |
形式 Type | III | I.II.III | II.III | I.II.III | II.III | II.III | II.III | II.III | II.III | II.III |

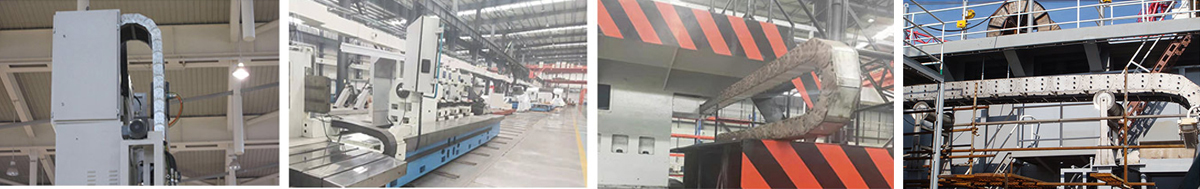

TL型鋼鋁拖鏈應用案例：
| ▲ 機床 | ▲ 加工中心 | ▲ 鑄造廠 | ▲ 鉆井平臺 |
