金屬接頭介紹：
金屬接頭分為直接頭和彎接頭，采用加厚鋅合金材質合成，鍍鋅，抗鹽、抗酸、抗腐蝕，用于連接各種設備、電箱、鋼管、軟管，配套金屬軟管使用，其中主要包括304編織防爆管，包塑管。
連接性強，耐磨性好，耐油性強，耐熱性好。

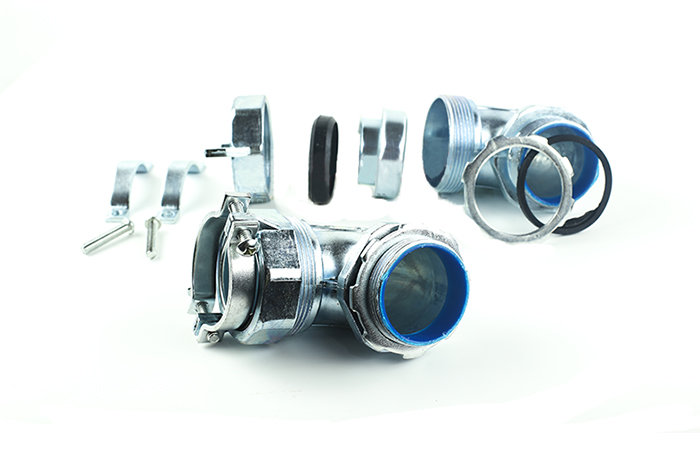

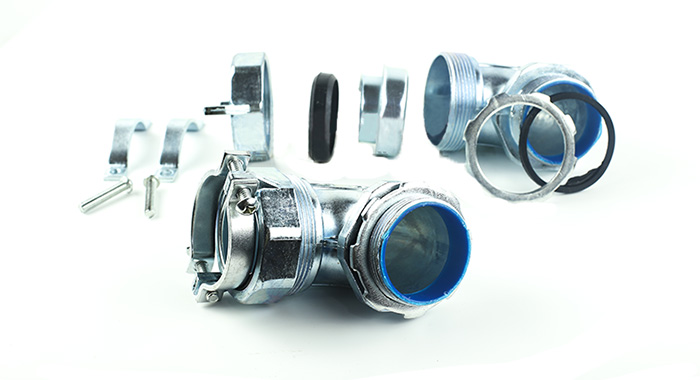

▲ 金屬彎接頭拆分圖
金屬接頭采用密封設計，加厚型，外觀美觀，結構緊密。從而與軟管連接緊密，防水、防塵、防鹽、耐酸堿、酒精。
螺牙規格：英制螺紋（G），公制（Mefyic）,德制（PG）
 |  |

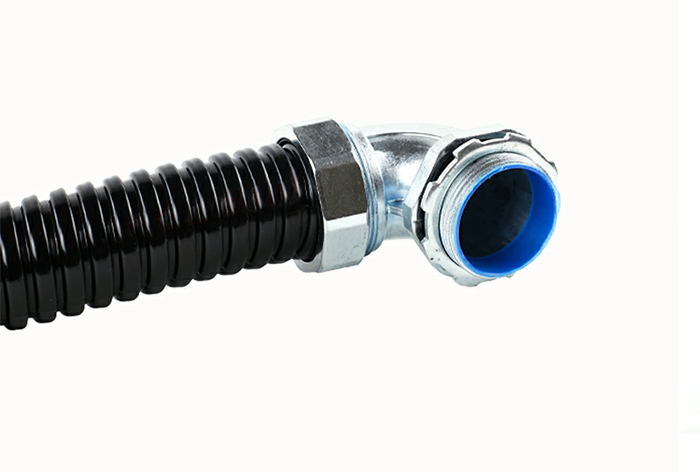

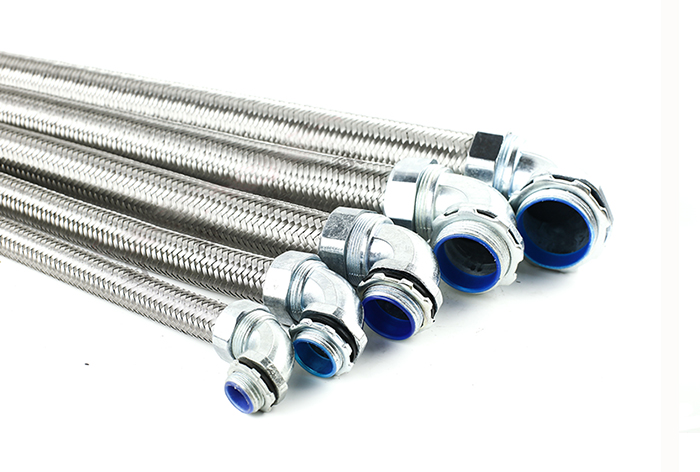

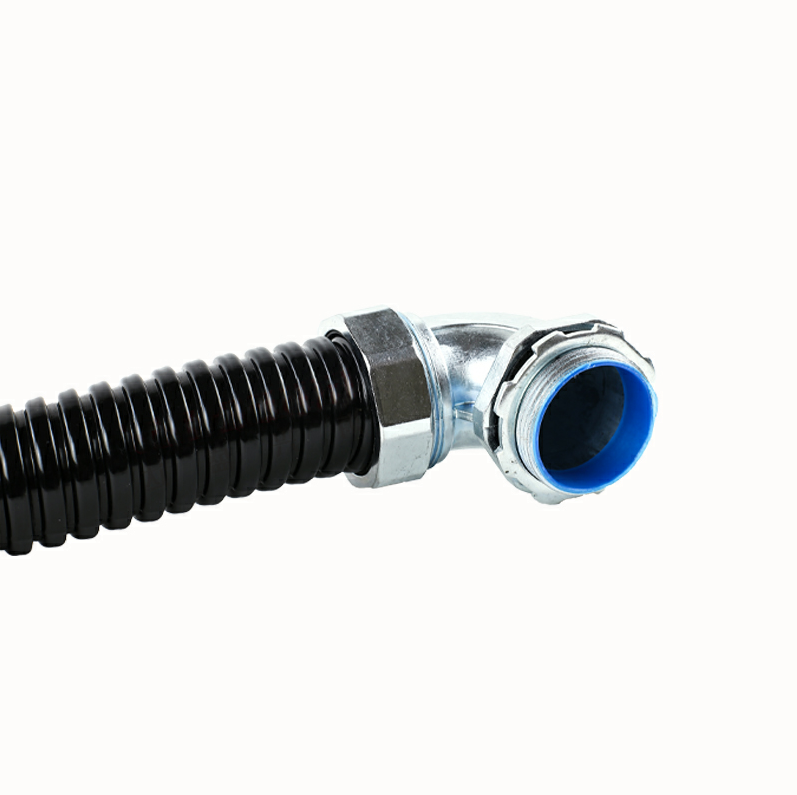

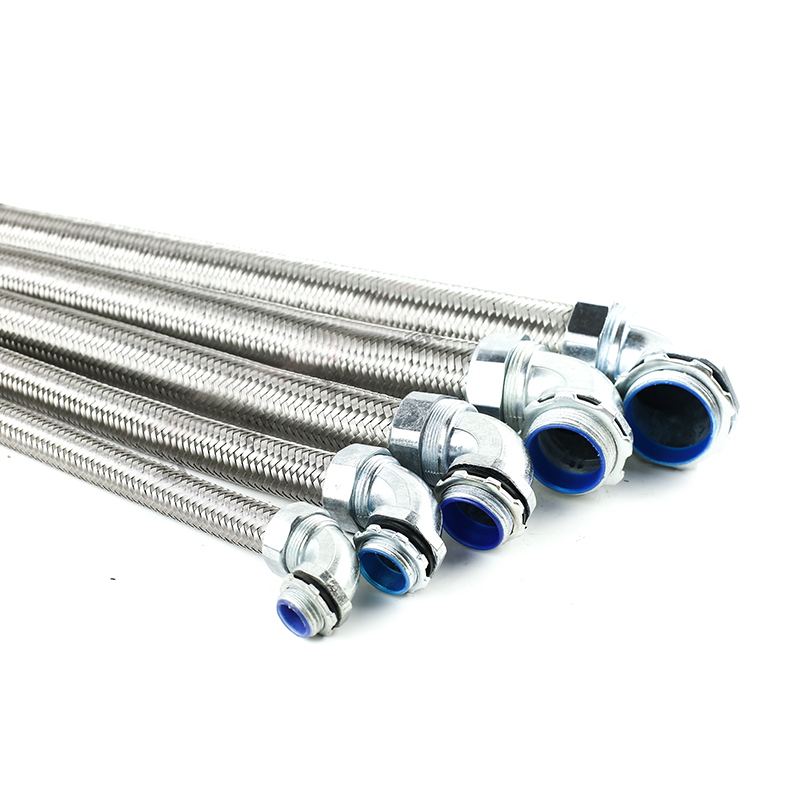

| ▲ 金屬彎接頭配套包塑管使用 | ▲ 金屬彎接頭配套防爆管使用 |
金屬彎接頭：
 |  |
90度金屬彎接頭 45度金屬彎接頭

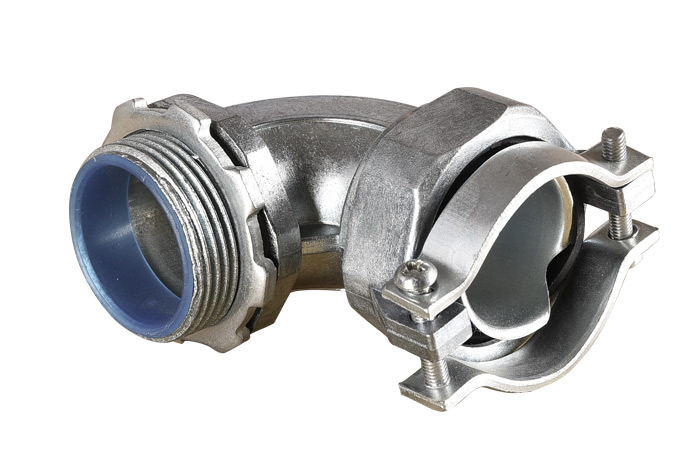

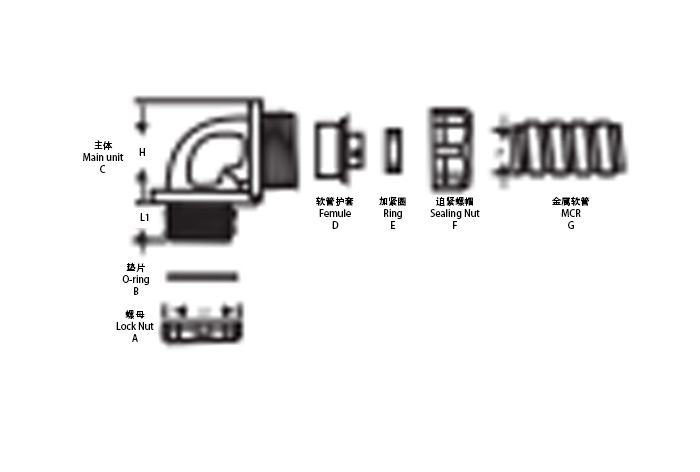

90度金屬彎接頭
Order No.G 訂貨號 | Metal Flexlble Condult(Metrlc) 配套金屬 軟管（公制） | Thread Standard(G) 螺紋標準（英制） | Thread O.D 螺紋外徑D1 (mm) | Thread Length 螺紋長度L1 (mm） | Connecyor Length 接合長度H (mm) | Packging Unit (Units/Pack) 包裝單位（個/包） |
| HXSD-DWJ90-12 | Φ12(13) | G1/2" | 21.3 | 11.0 | 18.0 | 30 |
| HXSD-DWJ90-16 | Φ15(16) | G1/2" | 21.3 | 11.0 | 23.0 | 30 |
| HXSD-DWJ90-20 | Φ20(19) | G3/4" | 26.6 | 14.0 | 22.0 | 30 |
| HXSD-DWJ90-25 | Φ25 | G1" | 33.4 | 15.0 | 28.0 | 20 |
| HXSD-DWJ90-32 | Φ32 | G1-1/4" | 42.1 | 15.0 | 30.0 | 20 |
| HXSD-DWJ90-38 | Φ38(40) | G1-1/2" | 47.8 | 16.0 | 32.0 | 20 |
| HXSD-DWJ90-51 | Φ51(50) | G2" | 59.6 | 18.0 | 34.0 | 10 |
| HXSD-DWJ90-64 | Φ64(70) | G2-1/2" | 75.1 | 22.0 | 38.0 | 10 |
| HXSD-DWJ90-75 | Φ75(80) | G3" | 87.8 | 22.0 | 46.0 | 5 |
HXSD-DWJ90-100 | Φ100 | G4" | 113.0 | 24.0 | 50.0 | 5 |

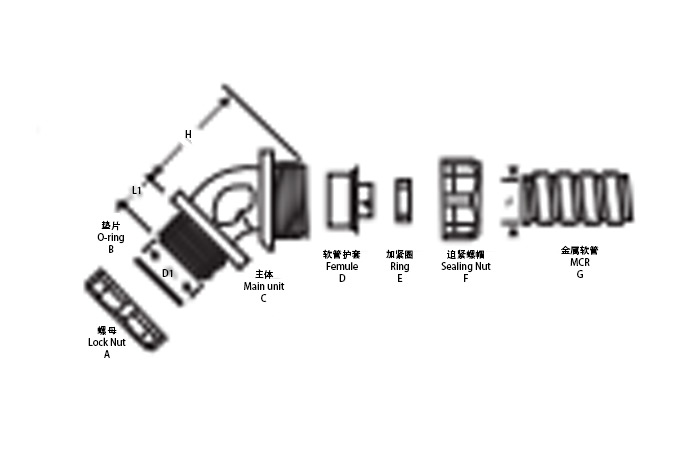

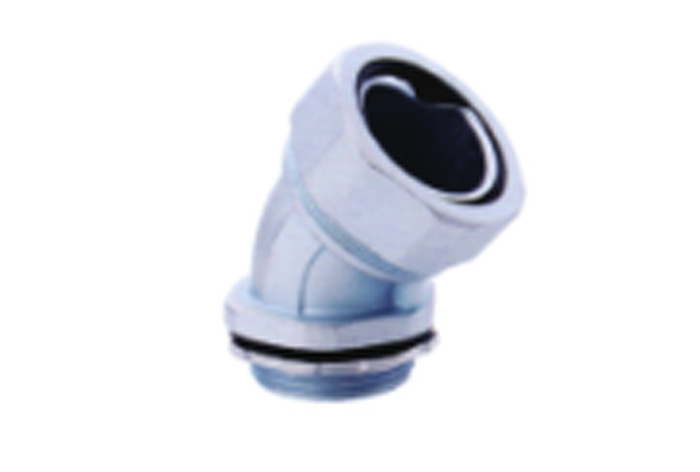

45度金屬彎接頭
Order No.G 訂貨號 | Metal Flexlble Condult(Metrlc) 配套金屬 軟管（公制） | Thread Standard(G) 螺紋標準（英制） | Thread O.D 螺紋外徑D1 (mm) | Thread Length 螺紋長度L1 (mm） | Connecyor Length 接合長度H (mm) | Packging Unit (Units/Pack) 包裝單位（個/包） |
| HXSD-DWJ45-12 | Φ12(13) | G1/2" | 21.3 | 11.0 | 18.0 | 30 |
| HXSD-DWJ45-16 | Φ15(16) | G1/2" | 21.3 | 11.0 | 23.0 | 30 |
| HXSD-DWJ45-20 | Φ20(19) | G3/4" | 26.6 | 14.0 | 22.0 | 30 |
| HXSD-DWJ45-25 | Φ25 | G1" | 33.4 | 15.0 | 28.0 | 20 |
| HXSD-DWJ45-32 | Φ32 | G1-1/4" | 42.1 | 15.0 | 30.0 | 20 |
| HXSD-DWJ45-38 | Φ38(40) | G1-1/2" | 47.8 | 16.0 | 32.0 | 20 |
| HXSD-DWJ45-51 | Φ51(50) | G2" | 59.6 | 18.0 | 34.0 | 10 |
| HXSD-DWJ45-64 | Φ64(70) | G2-1/2" | 75.1 | 22.0 | 38.0 | 10 |
| HXSD-DWJ45-75 | Φ75(80) | G3" | 87.8 | 22.0 | 46.0 | 5 |
HXSD-DWJ45-100 | Φ100 | G4" | 113.0 | 24.0 | 50.0 | 5 |

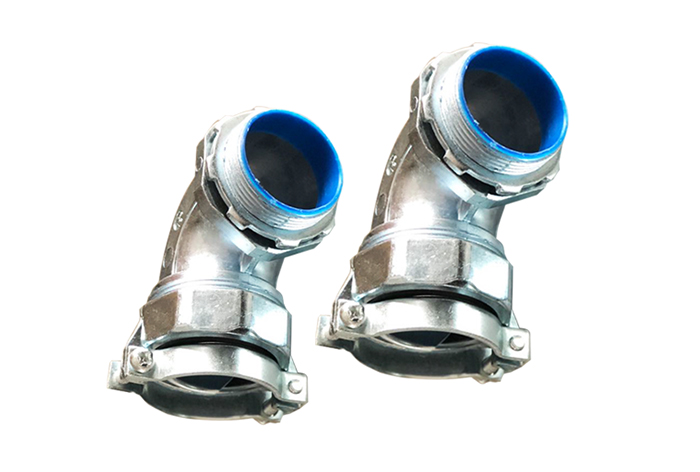

45度金屬彎接頭
|
金屬接頭產品特性： 1.外形美觀、結構緊密、強度高。 2.軟管護套設計與軟管相扣緊接之設計、裝配時便利。 3.除以下標準規格以外，可按要求任意變動大小及螺紋標準。 |  |
